Подбор кабеленесущих систем

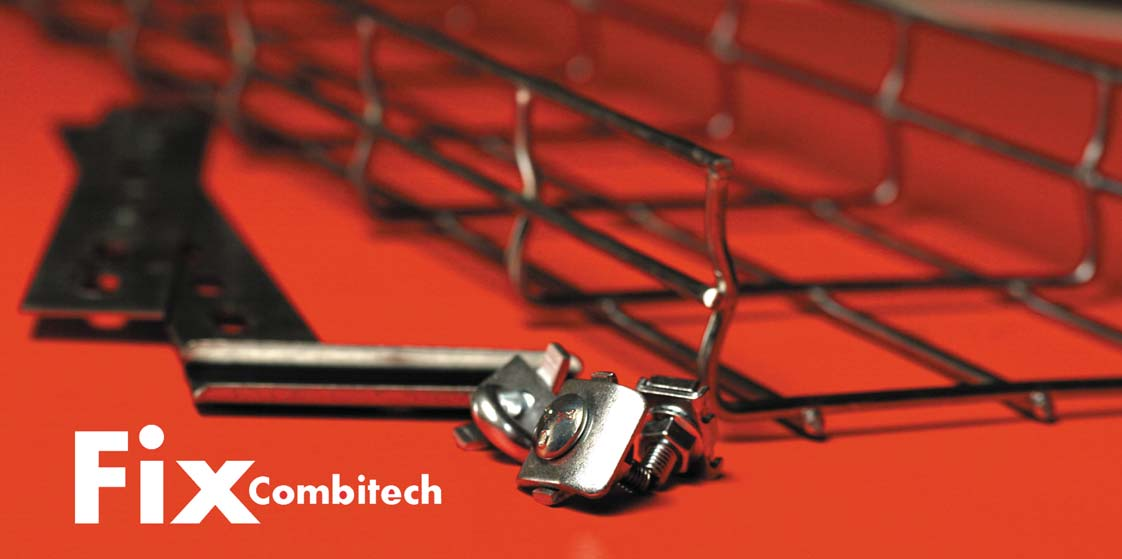

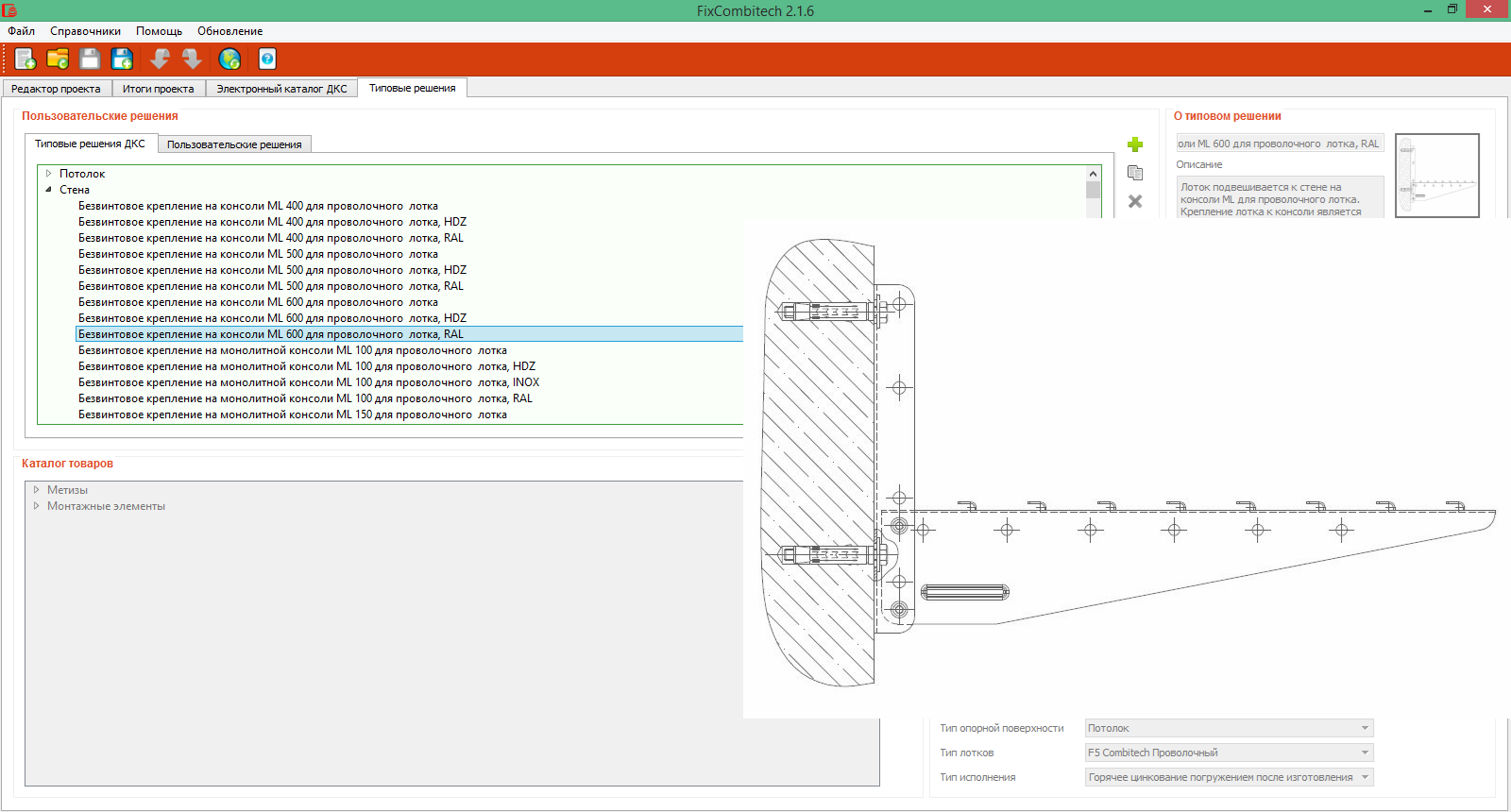

Версия программы FIX Combitech 2.1.5 предназначена для расчета аксессуаров и крепежа металлических лотков. В данной версии вы сможете осуществить подсчеты аксессуаров и крепежа для полного ассортимента металлических лотков, производимых компанией ДКС:
• Листовые лотки S5;
• Лестничные лотки L5;
• Проволочные лотки F5;
• Cистема подвесов В5.
Все системы доступны в следующих вариантах исполнения: стандартное, горячее цинкование, нержавеющая сталь, окраска.
Программа обладает следующими основными возможностями:
• расчет аксессуаров лотка;
• расчет количества крепежных элементов;
• встроенный «Электронный каталог продукции ДКС» с возможностью поиска по коду (для каждого элемента имеется его графическое изображение);
• возможность просмотра сертификатов, каталогов, альбома типовых решений ДКС в формате PDF в разделе «Справочники»;
• создание собственных монтажных решений и сохранение их в программе;
• сохранение проекта с возможностью дальнейшего редактирования;
• обновление базы оборудования и решений по монтажу кабеленесущих систем в онлайн режиме;
• организация сетевой базы данных (одна для нескольких пользователей);
• экспорт произведенных расчетов (спецификаций) в Word, Excel и html.
Скачать установочный архив программы можно
здесь.
Выбор диаметра гофрированной трубы:
• К осветительным приборам, как правило, подводится труба диаметром 16 мм
• К выключателям и розеткам подводится труба не менее 20 мм
• Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитком осуществляется посредством трубы диаметром не менее 25 мм, причем желательно положить еще и резервную трубу
• Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу
• Для осуществления соединений между этажами используются труба диаметром 40-50 мм
• Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16 мм
• Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 20 мм
Таблица выбора минимального диаметра гофрированных труб в зависимости от площади сечения и количества жил кабеля*
| Площадь поперечного сечения провода, кв. мм |
Количество проводов, шт. |
Внешний диаметр трубы, мм |
| 1,5 | 2/3/4/5 | 16/16/20/20 |
| 2,5 | 2/3/4/5 | 16/16/20/20 |
| 4 | 2/3/4/5 | 20/20/25/25 |
| 6 | 2/3/4/5 | 20/25/32/32 |
| 10 | 2/3/4/5 | 25/32/32/40 |
| 16 | 2/3/4/5 | 32/32/40/40 |
| 25 | 2/3/4/5 | 32/40/50/50 |
| 35 | 2/3/4/5 | 40/50/50/63 |
| 50 | 2/3/4/5 | 50/50/63/63 |
| 70 | 2/3/4 | 50/63/63 |
| 95 | 2/3 | 63/63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
* Информация приведена для кабеля типов NYM, ВВГ, а также проводов типов ПВС, ПВ3, ПВ1.

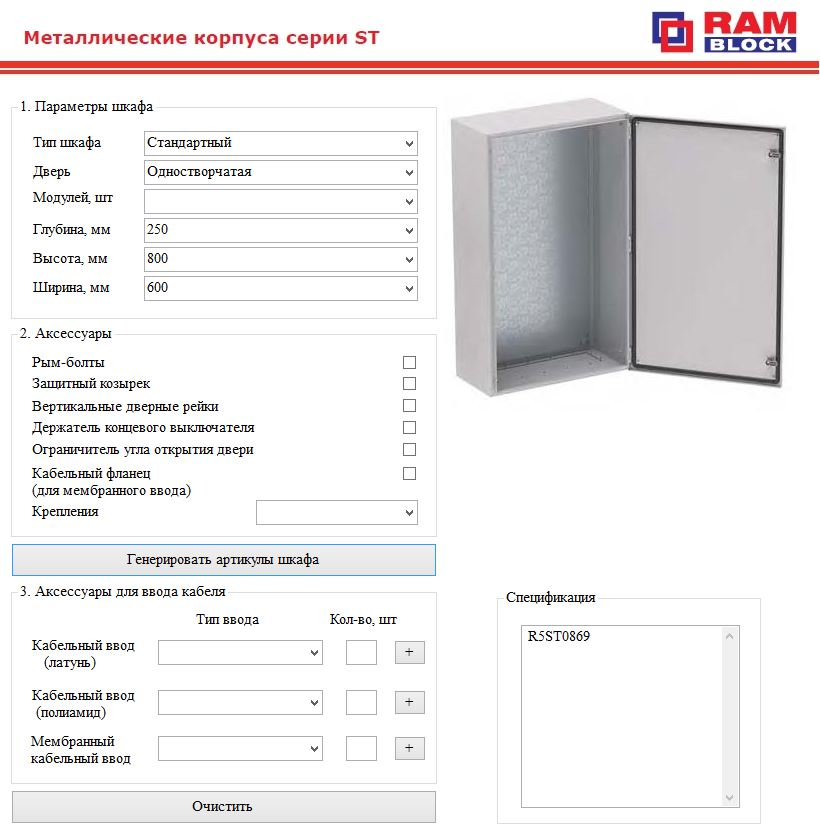

Конфигуратор корпусов ST
Конфигуратор корпусов ST предназначен для быстрого и удобного подбора навесных шкафов серии ST и аксессуаров.
Основной функционал:
• Подбор корпуса по заданным габаритам;
• Выбор корпуса и аксессуаров в зависимости от количества требуемого количества модулей;
• Автоматический подбор аксессуаров в зависимости от выбранного корпуса;
• Составление спецификации.
Скачать конфигуратор корпусов ST можно по ссылке.

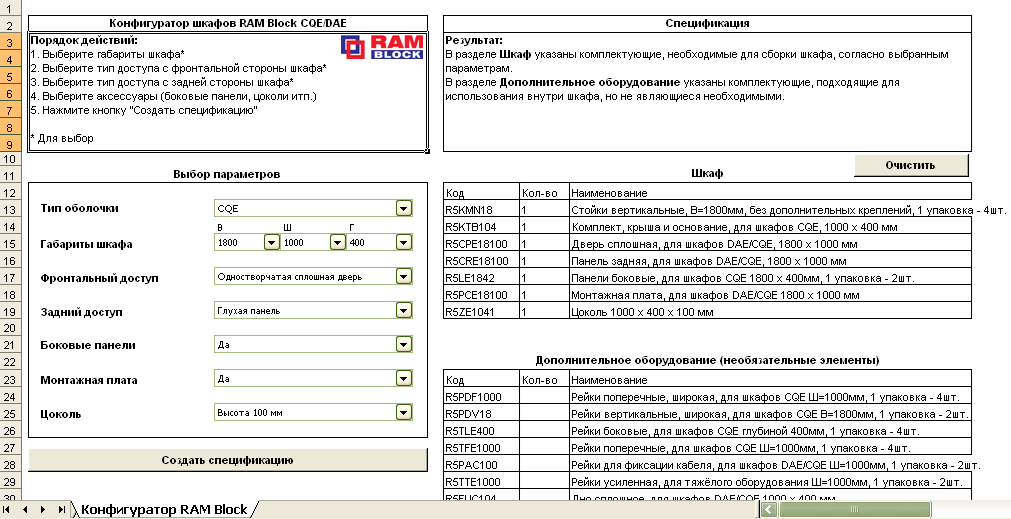

Конфигуратор металлического шкафа ДКС серии "RAM block" CQE
Теперь Вам достаточно всего лишь выбрать размеры шкафа и тип панелей. Так Вы легко получите готовую спецификацию собранного шкафа, а также совместимого с ним дополнительного оборудования.
Открыть в формате XLS

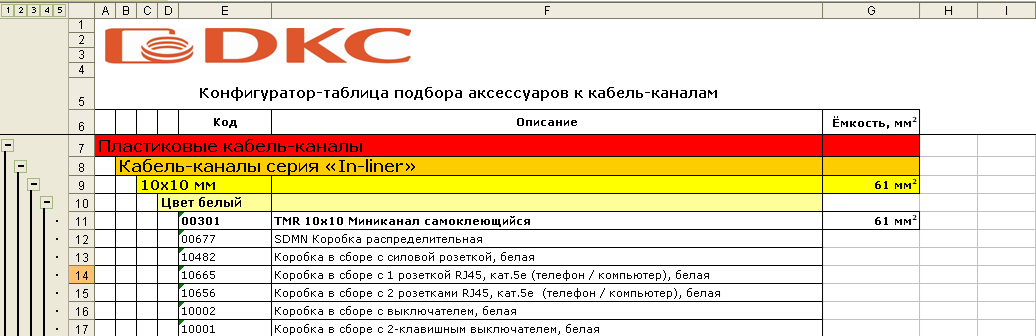

Конфигуратор подбора аксессуаров для коробов и миниканалов ДКС серий "In-liner, -Front, -Aero"
Для получения списка совместимой продукции Вам нужно всего лишь выбрать типоразмер или код кабель-канала. В результате Вы получите таблицу с указанием всех подходящих к нему дополнительных аксессуаров.
Скачать архив в формате ZIP.
